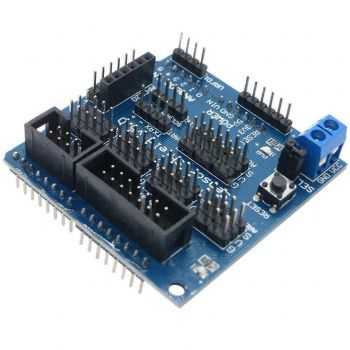

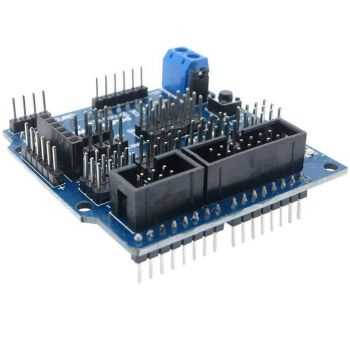

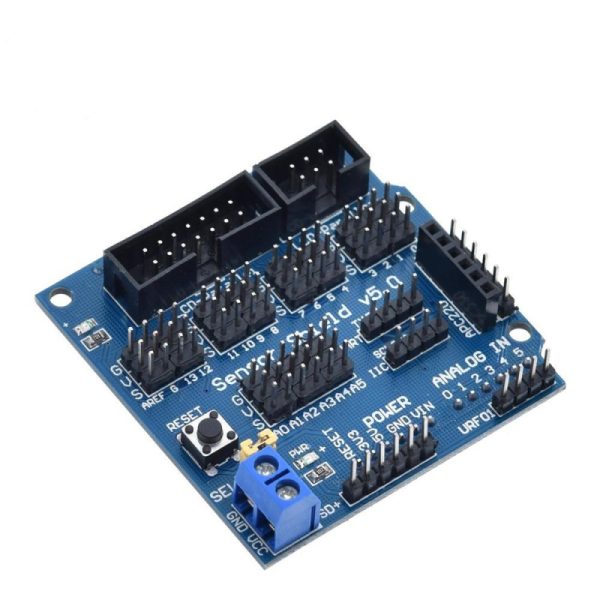

SENSOR SHIELD (V5 Arduino)

Le bouclier d’extension d’E/S Arduino offre un moyen simple de connecter des capteurs, des servos et des appareils RS485 à la carte Arduino. Il étend les E/S numériques et les broches d’entrée analogiques d’Arduino avec alimentation et GND. Il fournit également des broches PWM séparées compatibles avec le connecteur servo standard. Une autre caractéristique unique est que le blindage E/S dispose d’un convertisseur RS485 intégré qui permet à Arduino de communiquer avec les appareils RS485. La prise de communication offre un moyen extrêmement simple de brancher un module sans fil tel que le module RF APC220 et le module DF-Bluetooth. Il dispose d’une entrée d’alimentation individuelle pour les servos. Un cavalier d’alimentation du servo permet à l’utilisateur de choisir d’utiliser une alimentation externe ou une alimentation interne pour piloter les servos.

• PIN13 LED Pilot
• Digital IO Ports D0-D13
• Analog IO Ports A0-A5
• Reset Button
• Power In
• Power LED
• SD Card Interface
• Ultrasonic Interface
• RS232 Interface(TTL)
• Bluetooth Interface
• APC220 Interface
• IIC Interface
• 12864 LCD Parallel Interface
• 12864 LCD Serial Interface
