Descriptions :
La série 1,5KE est spécialement conçue pour protéger les équipements électroniques sensibles contre les transitoires de tension induits par la foudre et d’autres événements de tension transitoire.
Caractéristiques :
- Capacité d’impulsion maximale de 1 500 W avec une forme d’onde de 10/1 000 μs, taux de répétition (cycles de service) : 0,01 %
- Jonction de puce passivée en verre dans le boîtier DO-201
- Temps de réponse rapide : généralement inférieur à 1,0 ps de 0 Volt à BV min
- Excellente capacité de serrage
- Le mode de défaillance typique est un court-circuit dû à une tension ou un courant trop spécifié
- Le test des moustaches est effectué sur la base du JEDEC JESD201A selon ses tableaux 4a et 4c.
- IEC-61000-4-2 ESD 30 kV (air), 30 kV (contact)
- Protection ESD des lignes de données selon CEI 61000-4-2
- Protection EFT des lignes de données conformément à la norme CEI 61000-4-4
- Faible résistance aux surtensions incrémentielles
- IR typique inférieur à 1 μA lorsque VBR min> 12 V
- Soudure par refusion à haute température garantie : 260 °C/30 sec / 0,375 po, (9,5 mm) de longueur de fil, 5 lbs, (2,3 kg) de tension
- VBR @ TJ = VBR @25°C x (1+αT x (TJ – 25)) (αT : coefficient de température, la valeur typique est de 0,1 %)
- L’emballage en plastique est classé V-0 en matière d’inflammabilité selon Underwriters Laboratories
- Étain mat plaqué sans plomb
- Sans halogène et conforme RoHS
- E3 sans plomb signifie que l’interconnexion de 2e niveau est sans plomb et que le matériau de finition du terminal est de l’étain (Sn) (IPC/JEDEC J-STD609A.01).
Applications :
Les appareils TVS sont idéaux pour la protection des interfaces d’E/S, du bus VCC et d’autres circuits vulnérables utilisés dans les applications de télécommunications, informatiques, industrielles et électroniques grand public.
Valeurs nominales maximales et caractéristiques thermiques (TA = 25OC, sauf indication contraire) :

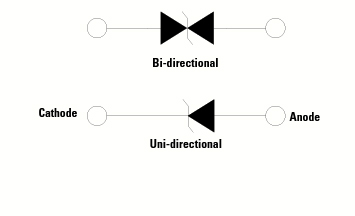

Schéma fonctionnel Bidirectionnel Unidirectionnel :
Caractéristiques électriques (TA =25°C sauf indication contraire) :
Vous pouvez télécharger la fiche technique dessous :
Cliquez ici
