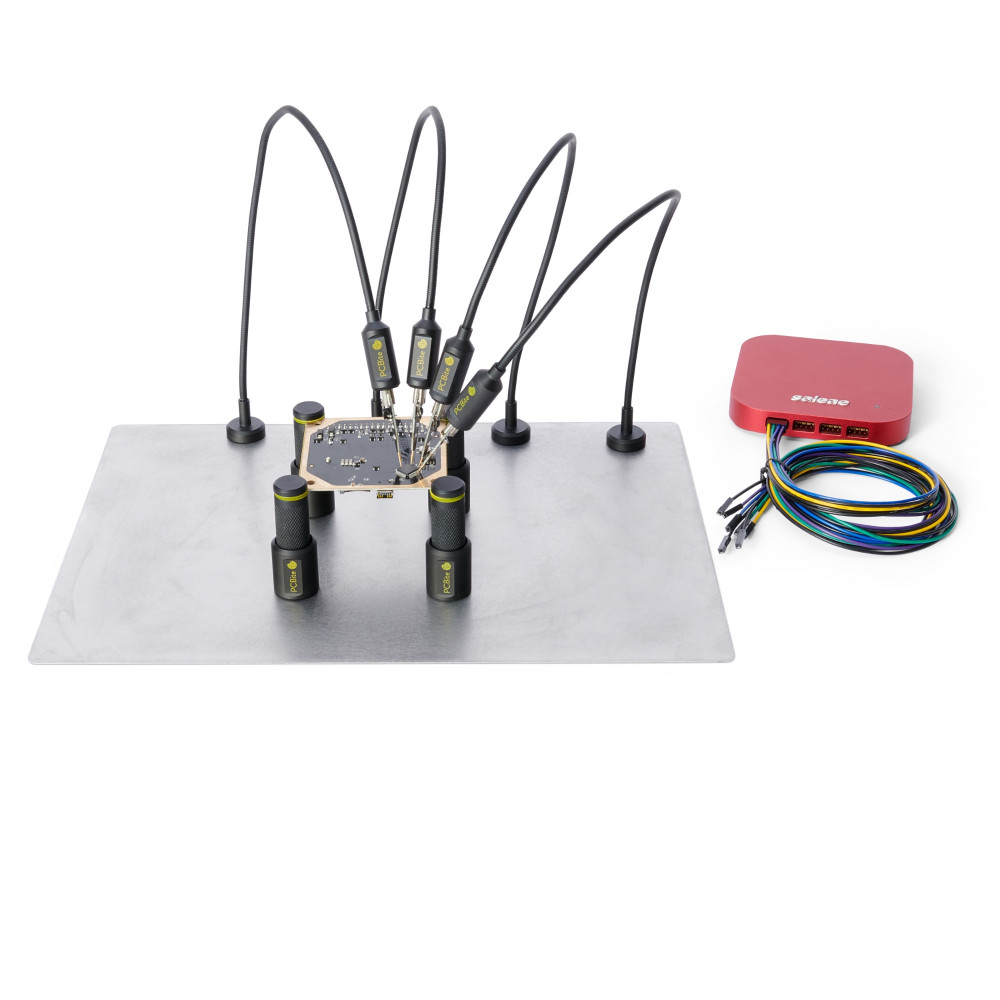

PCBite kit with 4x SP10 probes and test wires [4003] est la solution complète pour maintenir et mesurer votre circuit imprimé.
Ce kit Sensepeek (4003) contient quatre sondes passives SP10 de 10 MHz. Elles conviennent aux mesures de signaux et aux analyseurs logiques qui interagissent avec des interfaces de communication série à haut débit comme SPI, CAN, USB, JTAG, I2C, UART, etc. Ces sondes peuvent également être utilisées pour les mesures classiques de résistance et de tension. De plus, ces sondes Sensepeek sont dotées d’une panne de sonde très fine qui permet une mesure précise sur les petits composants. Grâce à la base magnétique, les SP10 peuvent être facilement retirés de la grande plaque de base. Attention : ces sondes n’ont qu’un seul rapport d’atténuation de 1:1.
Ce kit Sensepeek est idéal pour les consommateurs qui travaillent avec des circuits imprimés et autres petits circuits électroniques. Les supports PCBite garantissent que les circuits restent immobiles, tandis que la sonde mesure le signal souhaité. On peut faire tout cela avec les mains libres.
Les spécifications des sondes SP10 sont énumérées dans le tableau ci-dessous.
| Bande passante | 10 MHz |
| Temps de montée | 34 ns |
| Atténuation | 1:1 |
| Résistance de l’aiguille | 0,02 Ω |
| Tension d’entrée maximale | ±60 V (CC) / 30 V (CA RMS) |
| Longueur du câble | 80 cm |
| Diamètre de l’embout de la sonde | 0,5 mm |
