CARACTÉRISTIQUES
- DAC CMOS 8 bits avec amplificateurs de sortie
- Fonctionne avec des fournitures simples ou doubles
- Faible erreur totale non ajustée :
moins de 1 LSB de surchauffe - Fonctionnement à plage de température étendue
- Compatible mP avec les entrées à double tampon
- DIP standard à 18 broches,
boîtier à montage en surface à 20 bornes et boîtier SOIC
DESCRIPTION GÉNÉRALE
L’AD7224 est un convertisseur numérique-analogique de précision à sortie de tension 8 bits, avec amplificateur de sortie et
logique d’interface à double tampon sur une puce CMOS monolithique. Aucune garniture externe
n’est requise pour obtenir les performances spécifiées complètes de la pièce.

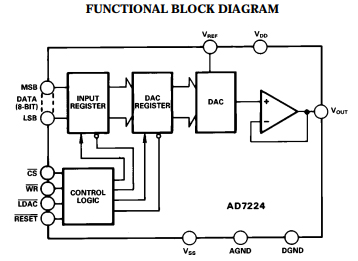

La logique d’interface à double tampon se compose de deux registres de 8 bits : un registre d’entrée et un registre DAC. Seules les données contenues dans
les registres DAC déterminent la sortie analogique du convertisseur. La double mise en mémoire tampon permet une mise à jour simultanée dans un
système contenant plusieurs AD7224. Les deux registres peuvent être
rendus transparents sous le contrôle de trois lignes externes, CS, WR
et LDAC. Avec les deux registres transparents, la ligne RESET
fonctionne comme un remplacement du zéro ; une fonction utile pour les cycles d’étalonnage du système. Toutes les entrées logiques sont
compatibles avec les niveaux TTL et CMOS (5 V) et la logique de contrôle est compatible en vitesse avec la plupart des
microprocesseurs 8 bits.
NOTES MAXIMALES ABSOLUES1
VDD à AGND . . . . . . . . . . . . . . . . . . . . . . . . . . –0,3 V, +17 V
VDD à DGND . . . . . . . . . . . . . . . . . . . . . . . . . . –0,3 V, +17 V
VDD à VSS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . –0,3 V, +24 V
AGND à DGND . . . . . . . . . . . . . . . . . . . . . . . . –0,3 V,
tension d’entrée numérique VDD vers DGND . . . . . . . –0,3 V, VDD + 0,3 V
VREF à AGND . . . . . . . . . . . . . . . . . . . . –0,3 V, VDD + 0,3 V
VOUT à AGND2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . Dissipation de puissance VSS, VDD
(tout emballage) jusqu’à +75°C. . . . . . . . 450 mW
Déclassement au-dessus de 75 °C de . . . . . . . . . . . . . . . . . . . . .
Température de fonctionnement de 6 mW/°C
Commercial (versions K, L) . . . . . . . . . . . –40°C à +85°C
Industriel (Versions B, C) . . . . . . . . . . . . . –40°C à +85°C
étendu (versions T, U) . . . . . . . . . . . . –55°C à +125°C
Température de stockage . . . . . . . . . . . . . . . . . . Température du plomb de –65°C à +150°C
(soudage, 10 secondes) . . . . . . . . . . . +300°C
