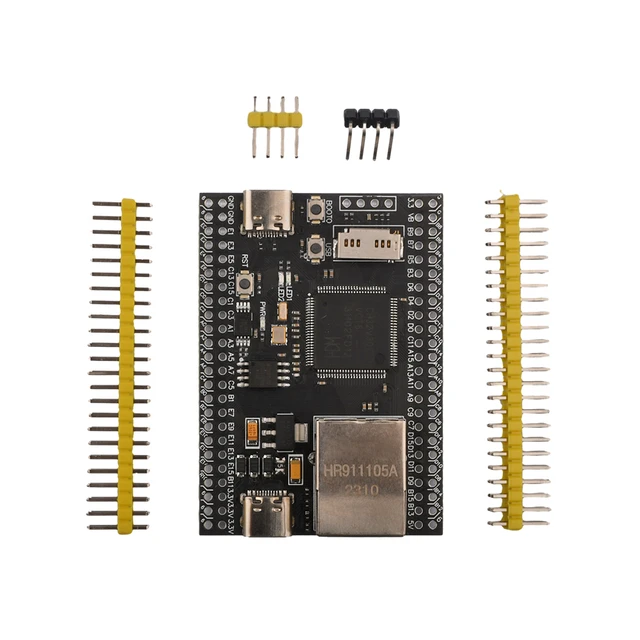

CH32V307VCT6 CARTE DE DEVELOPPEMENT

د.ج 1,550.00

New

En stock

Comparer
EAN: N/A UGS : 11016 Catégorie :

Caractéristiques:

  • 1. Supporte une variété de modes de faible puissance: veille, arrêt, veille
  • 2. Puissant contrôleur Ethernet Gigabit ETH (intégré 10M PHY)
  • 3. Lumière LED intégrée, plus pratique à utiliser
  • 4. Prend en charge la réinitialisation sous tension/hors tension et le détecteur de tension programmable
  • 5. Compact et facile à transporter

Introduction du produit:

  • Processeur Highland Barley V4F, jusqu’à 144MHz de fréquence système
  • Prend en charge la multiplication à cycle unique et la division matérielle, prend en charge l’arithmétique à virgule flottante (FPU)64KB SRAM,256KB Flash
  • Tension d’alimentation: 2.5/3.3V, alimentation indépendante de l’unité GPIO
  • Plusieurs modes de faible puissance: veille, arrêt, veille
  • Réinitialisation marche/arrêt, détecteur de tension programmable
  • 2 groupes de DMA universel à 18 canaux
  • 4 groupes de comparateurs d’amplis opérationnels
  • 1 générateur de nombres aléatoires TRNG
  • 2 ensembles de conversions DAC 12 bits
  • 2 unités de conversion ADC 12 bits à 16 canaux, touches tactiles 16 voies TouchKey10 minuterie de groupe
  • Interface USB2.0 OTG pleine vitesse
  • Interface hôte/appareil haute vitesse USB2.0 (480Mbps PHY intégré)
  • Trois ports USART et cinq ports UART
  • 2 interfaces CAN (actif 2.0B)
  • Interface SDI0, interface FSMC, interface d’image numérique DVP
  • Deux groupes d’interfaces 11C, trois groupes d’interfaces SPI et deux groupes d’interfaces 1IS
  • Contrôleur Gigabit Ethernet ETH (intégré 10M PHY)
  • 80 1/0 ports pouvant être mappés à 16 interruptions externes
  • Unité informatique CRC, ID unique de la puce 96 bits
  • Interface de débogage série à 2 fils
  • Taille du produit: 62.48mm * 44.7mm

Fonctions d’éclairage LED embarquées:

  • LED1-Se connecte au PA15
  • LED2-Connecte PB4
  • PWR-Indicateur d’alimentation, fonction de bouton intégré
  • RST-Bouton de réinitialisation
  • BOOT0-Clé de démarrage
  • USR-La clé de l’utilisateur se connecte à PB3
  • Suggestions de débogage et de téléchargement:
  • Effectuer le débogage du programme (par exemple, débogage par étapes, débogage des points d’arrêt).
  • Il est conseillé d’utiliser le câble USB et le logiciel officiel pour télécharger les fichiers de cryptage par lots.
  • Pour télécharger à l’aide d’un câble USB, procédez comme suit:
  • Maintenez le bouton boot0 enfoncé;
  • Appuyez sur le bouton RST;
  • Relâchez le bouton de démarrage après 1 seconde.
  • Le logiciel ISP reconnaît le MCU et effectue les opérations correspondantes
  • Allumez ou appuyez sur reset.
