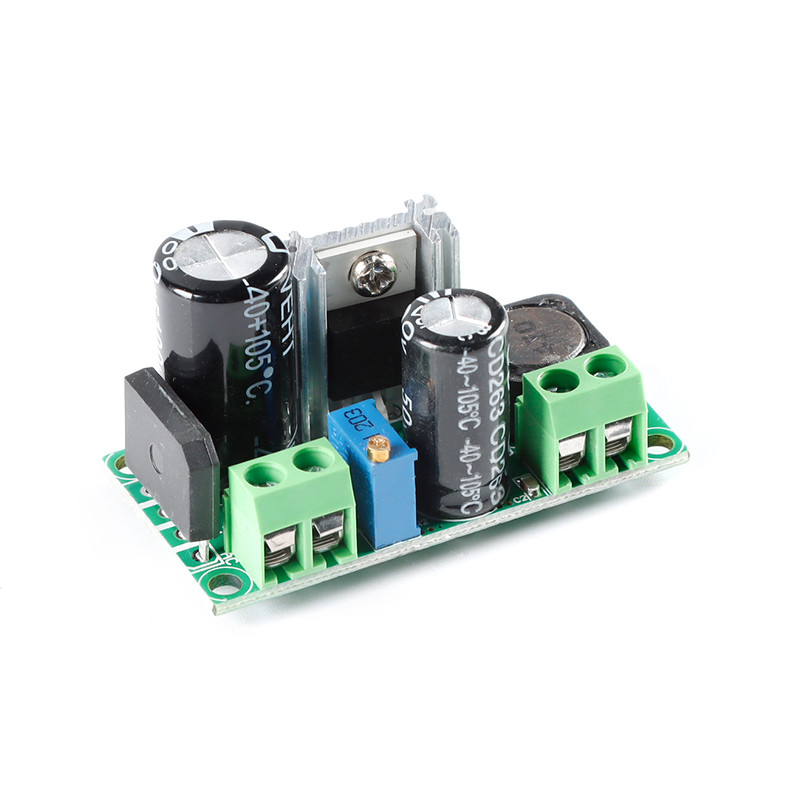

MODULE CONVERTISSEUR AC/DC LM2596HVT

Caractéristiques:

Le module d’alimentation adopte le LM2596HVT enfichable, la version haute tension du LM2596. La tension d’entrée maximale est de 50V (limitée par la tension de tenue du condensateur du filtre). Le dissipateur de chaleur externe peut résister à un fonctionnement à courant élevé. La borne d’entrée utilise une pile de pont redresseur 4A pour entrer le courant alternatif, et dispose d’un port d’entrée DC dédié, qui est couramment utilisé pour l’entrée AC et DC. La tension de sortie peut être ajustée de 3.3V à 33V, et la tension de sortie variera avec différentes plages de tension d’entrée.
AC5V-AC30V ou DC5V-50V de tension AC d’entrée, en raison de la grande fluctuation de la tension AC, la plage de tension AC recommandée a une marge réservée. Le module d’alimentation a une tension d’entrée maximale de 50V (limitée par la tension de tenue du condensateur de filtre) et un dissipateur thermique. Le courant de sortie peut fonctionner de manière stable à un courant de sortie de 2,2 A pendant une longue période, et peut fonctionner à un courant de sortie de 3A pendant une courte période. L’avant de la carte a le nom du terminal d’écran en soie, et la face arrière a également le nom du terminal d’écran en soie. Lorsque vous soudez le fil, veuillez le reconnaître et le souder pour éviter tout dommage.
Paramètres électriques:

Plage de tension d’entrée: AC 5V-30V, DC 5V-50V
Plage de sortie de sortie: DC 3.3V-33V
Plage de courant de sortie: jusqu’à 2.2A (la puce du régulateur peut résister à un courant maximum de 3A, peut fonctionner à un courant de sortie 3A pendant une courte période
