DESCRIPTION:

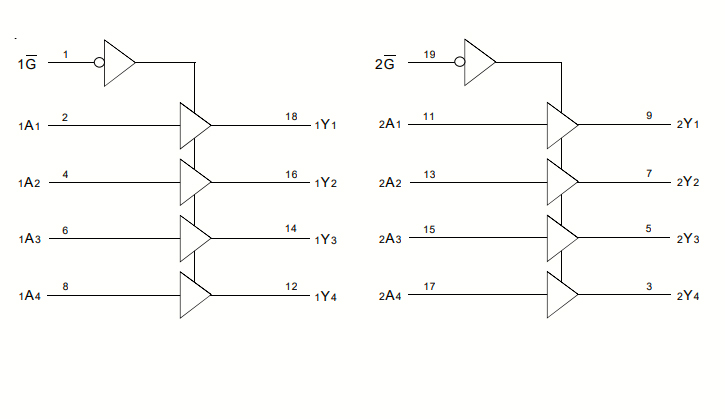

L’IDTQS74FCT2244T est un pilote de ligne/tampon 8 bits avec des sorties à trois états et une résistance de 25 Ω, idéal pour piloter des lignes de transmission et réduire le bruit du système. La pièce de la série 2244 peut remplacer la série 244 pour réduire le bruit dans une conception existante. Toutes les entrées sont équipées de diodes de serrage pour la suppression du bruit sous-dépassé. Toutes les sorties ont une suppression des rebonds au sol. Les sorties ne chargeront pas de bus actif lorsque Vcc est supprimé de l’appareil.
CARACTÉRISTIQUES :
• Niveaux de puissance CMOS : <7,5 mW statiques
• Diodes de serrage sous-dépassement sur toutes les entrées
• Véritable compatibilité d’entrée et de sortie TTL
• Sorties contrôlées par rebond de masse
• Swing de sortie réduit de 0 à 3,5 V
• Les sorties de résistance série 25 Ω intégrées réduisent la réflexion et autres bruits du système
• Niveaux de vitesse standard, A et C avec tPD de 4,1 ns pour C
• IOL = 12 mA
• Disponible en boîtiers SOIC et QSOP
Vous pouvez télécharger la fiche technique :
Cliquez ici
