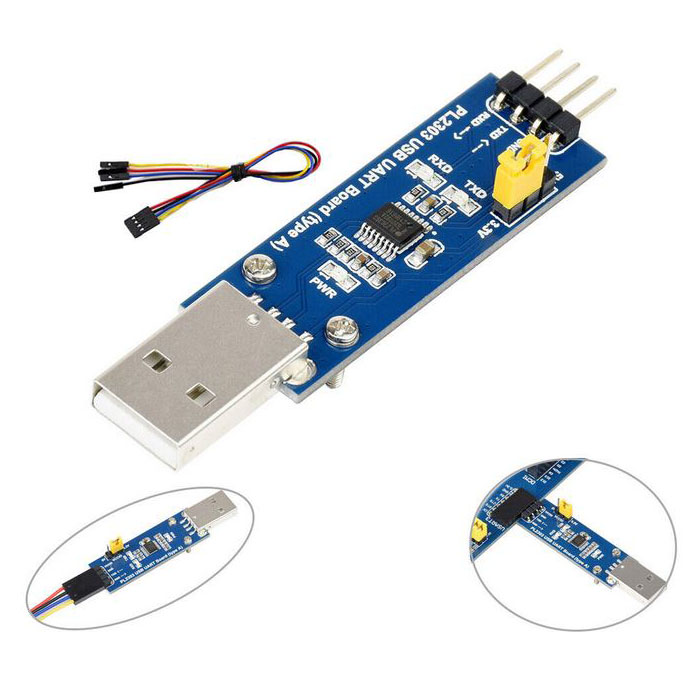

SKU20265 PL2303 USB UART BOARD

Caractéristiques

• PL2303TA intégré (le dernier appareil, compatible avec PL2303HXA)
• Prend en charge Windows XP/7/8/8.1/10. Si vous devez utiliser WIN11, veuillez acheter la carte UART USB PL2303 (Type C)
• 3 modes d’alimentation : sortie 5 V, sortie 3,3 V ou alimenté par la carte cible (3,3 V-5 V)
• 3 LED : LED TXD, LED RXD, LED POWER

Comment utiliser

Dans le cas d’un travail avec un MCU :

• VCCIO ↔ sortie 3,3 V ou 5 V (le module est alimenté par USB, le cavalier intégré doit être court-circuité à 3,3 V ou 5 V)
• Masse ↔ Masse
• TXD ↔ MCU.RX (direction du signal : MCU.RX << PL2303 << PC.TX)
• RXD ↔ MCU.TX (direction du signal : MCU.TX >> PL2303 >> PC.RX)

Dimension
