Description:
La série UCx84x de circuits intégrés de contrôle offre les fonctionnalités nécessaires à la mise en œuvre de schémas de contrôle en mode courant hors ligne ou CC à CC à fréquence fixe, avec un nombre minimum de composants externes. Les circuits implémentés en interne
comprennent un verrouillage en cas de sous-tension (UVLO), doté d’un courant de démarrage inférieur à 1 mA, et une référence de précision ajustée pour plus de précision à l’entrée de l’amplificateur d’erreur. D’autres circuits internes incluent une logique pour garantir un fonctionnement verrouillé, un comparateur à modulation de largeur d’impulsion (PWM) qui fournit également un contrôle de limite de courant et un étage de sortie totem conçu pour générer ou absorber un courant de crête élevé. L’étage de sortie, adapté à la commande de MOSFET à canal N, est faible lorsqu’il est à l’état désactivé.

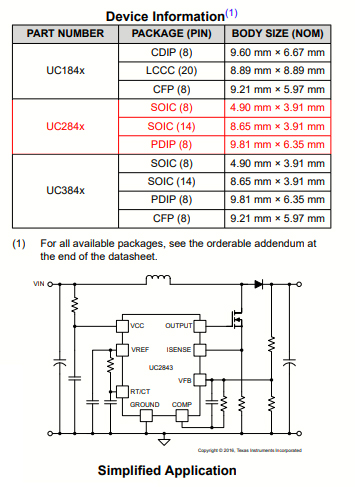

La famille UCx84x offre une variété d’options de boîtiers, d’options de plage de température, de choix de cycle de service maximum, ainsi que de choix de seuils d’activation et de désactivation et de plages d’hystérésis. Les appareils avec une hystérésis d’activation ou de désactivation plus élevée sont des choix idéaux pour les alimentations hors ligne, tandis que les appareils avec une plage d’hystérésis plus étroite sont adaptés aux applications DC-DC.
Les appareils UC184x sont spécifiés pour un fonctionnement de –55 °C à 125 °C, la série UC284x est spécifiée pour un fonctionnement de –40 °C à 85 °C et la série UC384x est spécifiée pour un fonctionnement de 0 °C à 70 °C. .
Caractéristiques:
• Optimisé pour les convertisseurs hors ligne et CC-CC
• Faible courant de démarrage (< 1 mA)
• Compensation anticipée automatique
• Limitation du courant impulsion par impulsion
• Caractéristiques de réponse de charge améliorées
• Verrouillage en cas de sous-tension avec hystérésis
• Double -suppression des impulsions
• Sortie totem à courant élevé
• Référence de bande interdite ajustée en interne
• Fonctionnement jusqu’à 500 kHz
• Amplificateur d’erreur avec faible résistance de sortie
Applications:
• Régulateurs à découpage de toute polarité
• Convertisseurs DC-DC couplés par transformateur
Vous pouvez télécharger la fiche technique :
Cliquez ici
