Description :

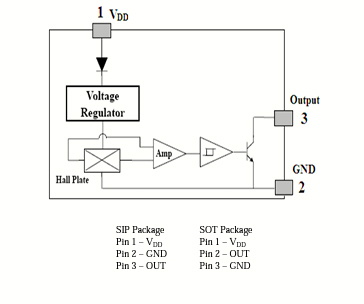

Le SS41F est un capteur verrouillé à effet Hall intégré conçu pour la commutation électronique des applications de moteurs à courant continu sans balais. L’appareil intègre un régulateur de tension, une diode de protection contre l’inversion de batterie, un capteur Hall avec système d’annulation de décalage dynamique, un circuit de compensation de température, un petit amplificateur de signal, un déclencheur de Schmitt et une sortie à collecteur ouvert pour absorber jusqu’à 25 mA.
Ces commutateurs à effet Hall sont des circuits intégrés monolithiques avec des spécifications magnétiques plus strictes, conçus pour fonctionner en continu sur des températures étendues jusqu’à +150°C, et sont plus stables face aux changements de température et de tension d’alimentation. Si la densité de flux magnétique est supérieure au seuil Bop, la sortie est activée (faible). L’état de sortie est maintenu jusqu’à ce qu’une inversion de la densité de flux magnétique tombe en dessous de Brp, provoquant la désactivation de la sortie (haute).
Grâce à sa large plage de tension de fonctionnement et à son choix étendu de plage de température, il convient parfaitement à une utilisation dans les applications de moteurs à courant continu. L’appareil est livré dans un transistor Small Outline (SOT) ou dans un Plastic Single In Line (SIP 3L flat). Les deux boîtiers à 3 broches sont conformes à RoHS.
Caractéristiques et avantages
– Fonctionnement de 4,5 V à 24 V
– -40°C à 150°C Fonctionnement à température supérieure
– Technologie bipolaire
– Sortie 25 mA à collecteur ouvert
– Protection contre l’inversion de la batterie
– Petite taille SOT23 3L ou SIP 3L
– Fiabilité des transistors
– Résistant au stress physique
– Activer avec de petits aimants permanents disponibles dans le commerce
Exemples d’application
– Commutation de moteur à courant continu sans balais
– Automobile, Consommation et Industriel
– Interrupteur statique
– Mesure de vitesse
– Comptage des révolutions
– Détection de position angulaire
– Détection de proximité
Vous pouvez télécharger la fiche technique :
Cliquez ici
