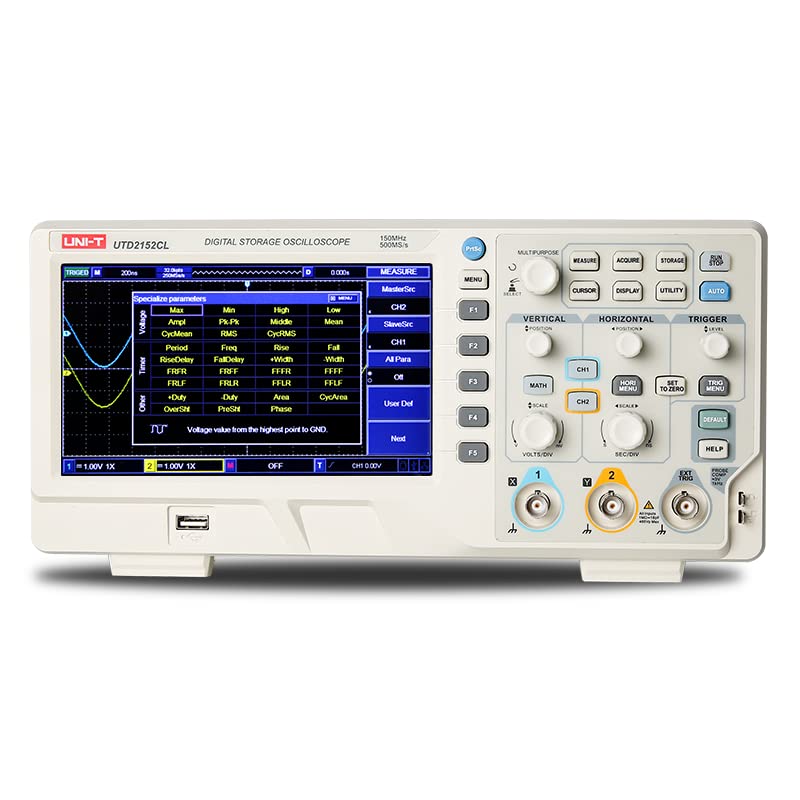

UNI-T UTD2152CL Oscilloscope de stockage numérique à double canal Instrument de mesure électronique industriel/laboratoire
Bande passante 1,70 MHz/150MHz, 2 canaux analogiques
2. Le taux d’échantillonnage est de 500 MS/s, la profondeur de stockage est de 64kpts
3. Taux de capture de forme d’onde 5 000wfms/s
4.34 types de paramètres de forme d’onde mesure automatique
5. Gamme d’affichage plus large 8div × 16div
6. Sortie d’onde carrée standard avec plusieurs fréquences: 10Hz, 100Hz, 1kHz, 10kHz
7. Base de temps indépendante unique
8. mesure de phase de forme d’onde de Lissajous
9. Prend en charge le périphérique de stockage USB plug and play, et peut communiquer avec l’ordinateur et la télécommande via USB
|
Spécifications
|
||
|
Modèle
|
UTD2072CL
|
UTD2152CL
|
|
Canaux
|
2
|
|
|
Bande passante
|
70MHz
|
150MHz
|
|
Taux d’échantillonnage
|
500 MS/s
|
|
|
Temps de montée
|
<5ns
|
<2.4ns
|
|
Profondeur de mémoire
|
64kpts
|
|
|
Taux de capture de forme d’onde
|
> 5 000wfms/s
|
|
|
Échelle verticale (V/div)
|
1mV/div ~ 20V/div
|
|
|
Échelle de base de temps (s/div)
|
2ns/div ~ 50s/div
|
|
|
Précision de synchronisation
|
≤ ± (50 + 2 × durée de vie) ppm
|
|
|
Modes de base de temps
|
Y-T, X-Y, Rouleau
|
|
|
Méthodes de stockage
|
Configuration, vague, bitmap
|
|
|
Types de déclencheurs
|
Bord, impulsion, alterne, pente, vidéo
|
|
|
Opérations mathématiques
|
A + B, A-B, A ×B, A/B, FFT
|
|
|
Mesures automatiques
|
Max, Min, Haut, Bas, Ampl, Pk-Pk, Moyen, Moyenne, CycMean, RMS, C ycRMS, Période, Freq,Rise, Fall, RiseDelay, FallDelay, + Largeur,
-Largeur, + devoir,-devoir,(UTD2052/25CL)FRR, FRF, FFR , FFF, LRF, LRR, LFR, LFF, zone, CycArea, OverSht, PreSht, Phase, 34 paramètres Au total |
|
|
Nombre de mesures
|
Afficher 5 mesures en même temps
|
|
|
Compteur de fréquence
|
6 bits
|
|
|
Interfaces standard
|
USB OTG, Passe/Échec
|
|
