Le MAX30102 est un module intégré de biocapteur d’oxymètre de pouls et de surveillance de la fréquence cardiaque. Il intègre une LED rouge et une LED infrarouge, un détecteur de lumière, un dispositif optique et un circuit électronique à faible bruit avec suppression de la lumière ambiante. Le MAX30102 utilise une alimentation 18 V et une alimentation séparée 50 V pour les LED internes. Portez l’appareil pour la collecte de fréquence cardiaque et d’oxygène dans le sang, portez-le sur vos doigts, votre lobe d’oreille et votre poignet. Interface de communication Standard compatible I2C. Les valeurs collectées peuvent être transférées vers Arduino, KL25Z et d’autres microcontrôleurs pour le calcul de la fréquence cardiaque et de l’oxygène dans le sang. De plus, la puce peut également éteindre le module via un logiciel, le courant de veille est proche de zéro et l’alimentation est toujours maintenue. En raison de ses excellentes performances, la puce est largement utilisée dans les téléphones mobiles Samsung Galaxy S. La diapositive intègre un couvercle en verre pour éliminer efficacement les interférences lumineuses externes et internes et offre les meilleures performances fiables.
Professeur:
Longueur d’onde maximale des LED : 660 nm/880 nm
Tension d’alimentation des LED : 3,3-5 V
Type de signal de détection : signal de réflexion de la lumière (PPG)
Interface du signal de sortie : interface I2C
Tension de l’interface de communication : 18-3,3 V-5 V (en option)
Taille du trou d’assemblage de la carte réservée : 0,5 x 8,5 mm
Principe de fonctionnement : Méthode de dissolution de la lumière : Mesurez le pouls et la saturation en oxygène du sang en utilisant des tissus humains pour provoquer une transmission de lumière différente lorsqu’ils battent des vaisseaux sanguins ; Source de lumière : une longueur d’onde spécifique éclaire le tube d’électrode sélectif pour l’oxyhémoglobine (HbO2) et l’hémoglobine (Hb) dans le sang artériel. La transmission est convertie en signal électrique : l’amplitude de l’impulsion artérielle est transformée en transmission lumineuse de la lumière. À ce moment-là, la lumière est réfléchie par les tissus du corps humain par conversion photoélectrique, convertie en signal électrique, amplifiée et émise.

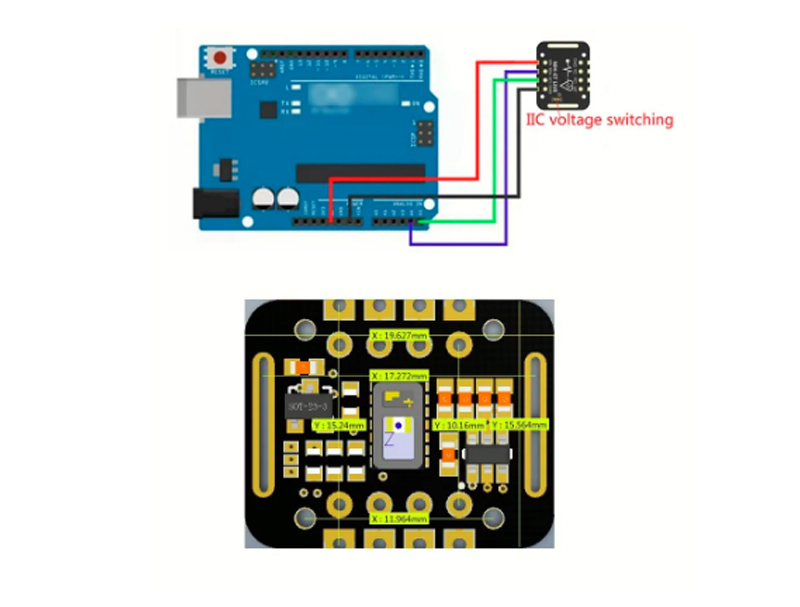

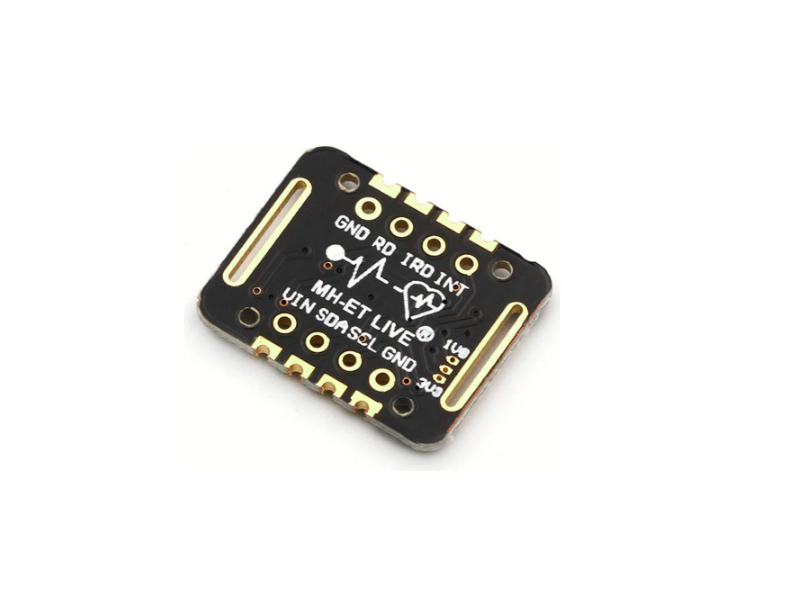

Description de la broche :
VIN : borne d’entrée d’alimentation principale 1,8 V-5 V ; Carte 3 bits : sélectionnez le niveau de pull-up du bus, en fonction de la tension de la broche principale, sélectionnez 1,8 V ou 3,3 V (cette borne a 3,3 V et plus)
SCL : connectez l’horloge du bus I2C ;
SDA : données connectées au bus I2C ;
INT : broche d’interruption de la puce MAX30102 ;
RD : Rouge de la puce MAX30102, borne de terre LED, – généralement non connecté.
IRD : La LED infrarouge de mise à la terre de la puce MAX30102 n’est généralement pas connectée ;
GND : fil de terre
Emballage inclus:

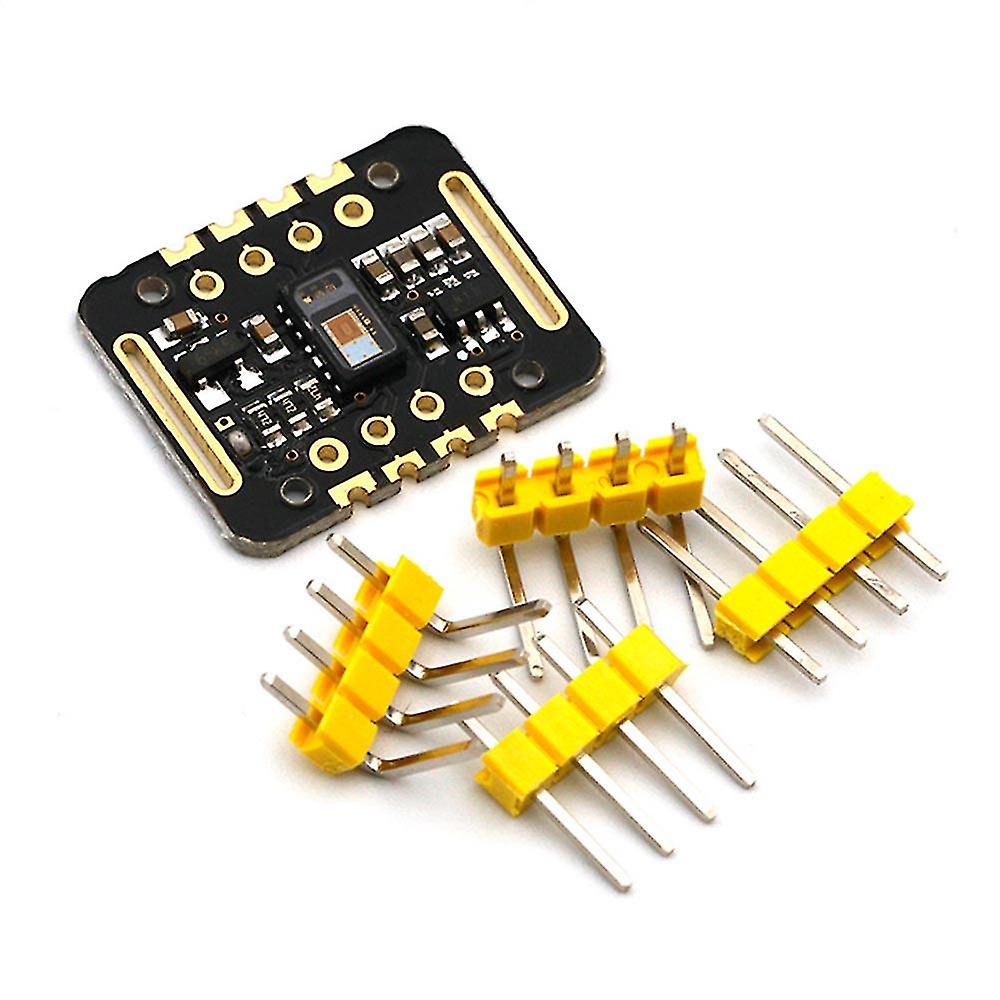

1 x module de capteur de fréquence cardiaque MAX30102
