DESCRIPTION
Le L6219 est un circuit intégré monolithique bipolaire destiné à contrôler et piloter les deux enroulements d’un moteur pas à pas bipolaire ou à contrôler de manière bidirectionnelle deux moteurs à courant continu. Le L6219 avec quelques composants externes forme un circuit complet de contrôle et d’entraînement pour LS-TTL ou un système de moteur pas à pas contrôlé par microprocesseur.
L’étage de puissance est un double pont complet capable de supporter 46 V et comprenant quatre diodes pour la recirculation du courant. Une protection contre les conductions croisées est fournie pour éviter une conduction croisée simultanée lors de la commutation de la direction du courant. Une modulation de largeur d’impulsion (PWM) interne contrôle le courant de sortie à 750 mA avec un courant de démarrage maximal jusqu’à 1 A.

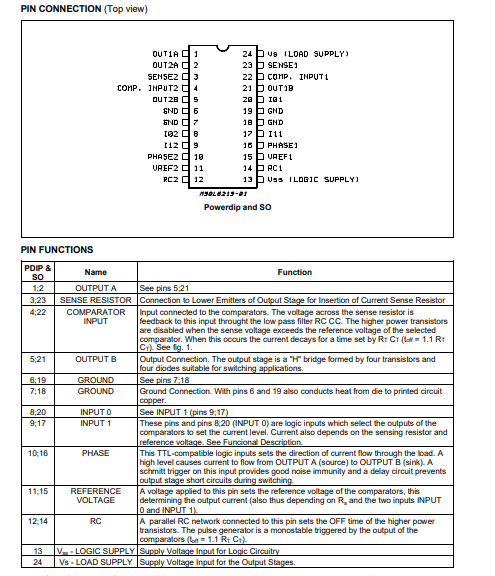

Caractéristique:
- CAPABLE D’ENTRAÎNER LES DEUX ENROULEMENTS DU MOTEUR PAS À PAS BIPOLAIRE
- COURANT DE SORTIE JUSQU’À 750 mA PAR ENROULEMENT
- LARGE PLAGE DE TENSION 10V À 46V
- MODE DEMI-PAS, PAS COMPLET ET MICROPAS
- DIODES DE PROTECTION INTÉGRÉES
- CONTRÔLE DE COURANT PWM INTERNE
- FAIBLE TENSION DE SATURATION DE SORTIE
- CONÇU POUR UNE TENSION D’ALIMENTATION MOTEUR NON STABILISÉE
- ARRÊT THERMIQUE INTERNE
