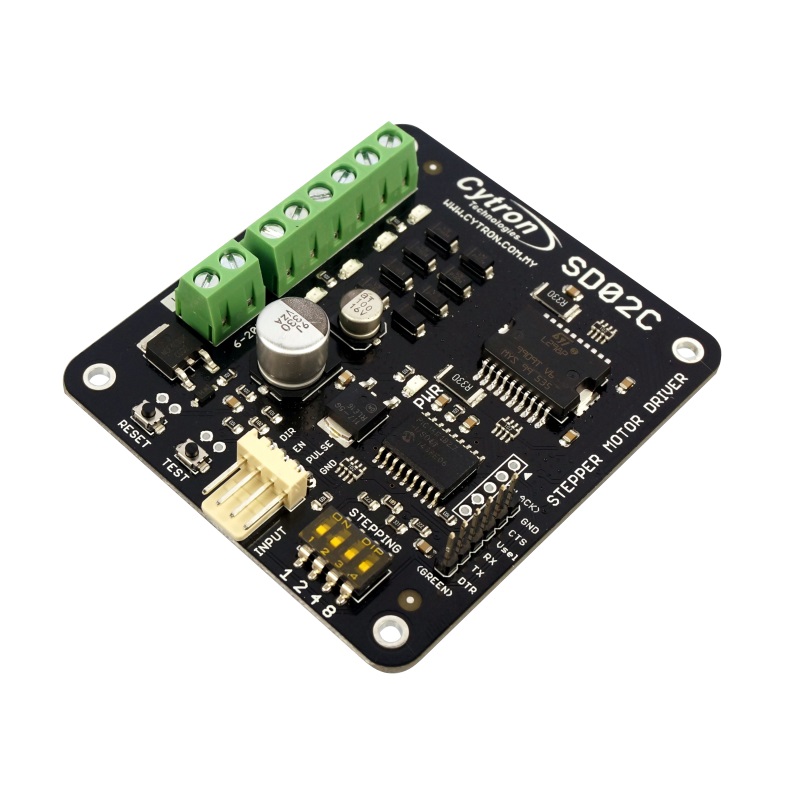

(SD02C) Stepper Driver 2 Ampere
La carte SD02C est conçu pour piloter un moteur pas à pas unipolaire ou bipolaire, jusqu’à 2Amp crête. La carte incorpore la plupart des composants pour les applications de moteurs pas à pas typiques.
Les moteurs pas à pas sont célèbres pour les constructeurs de machines. La plupart des CNC, imprimante 3D et servo utilise un moteur pas à pas en raison de ses propriétés de pas et de couple. Mais le contrôle n’est pas aussi facile que le moteur de la brosse DC où vous pouvez simplement appliquer de la puissance. Le moteur pas à pas nécessitera une séquence correcte du lecteur pour le faire pivoter.
Avec SD02C, vous avez juste besoin d’une interface minimale, la carte est prête à être Plug and Use. Il suffit d’ajouter de la puissance et un moteur pas à pas, ce pilote est prêt à conduire le moteur. Le bouton de test à bord aidera à vérifier la connexion. Une pression sur le bouton entraînera le moteur pas à pas dans une direction à vitesse moyenne.
En plus d’accepter le signal de commande conventionnel du moteur pas à pas (EN, DIR et Pulse), il existe une option de contrôle supplémentaire, UART ou série. Avec l’interface UART, il peut être contrôlé depuis un ordinateur via un port USB vers un pont série tel que UC00A . Nous avons même eu une interface graphique en VB pour que vous puissiez le tester.
SD02C est en train de conduire un moteur pas à pas dans la méthode bipolaire. Cependant, étant donné que le moteur pas à pas unipolaire (à 6 dérivations) peut également être utilisé comme
moteur pas à pas bipolaire, ce moteur peut être utilisé pour entraîner à la fois un moteur pas à pas unipolaire et bipolaire.
Caractéristiques:
-
Supporte jusqu’à 1,8A (Peak) par phase, 1A (continu) par phase.
-
Microstepping:
-
Sélectionnable via un commutateur DIP embarqué
-
1, 2, 4 et 8 micro pas
-
-
Capable de conduire le moteur pas à pas de 6V à 20V
-
Fonctionnement de la source d’alimentation unique
-
Entrées compatibles au niveau logique 5V
-
Entrée de commande: Conventionnelle: EN, DIR, PULSES; UART; Bouton de test.
-
Vitesse maximale jusqu’à 1 kHz d’impulsions (dépend également des performances du moteur pas à pas)
-
Contrôle bidirectionnel
-
Activer / Désactiver la broche pour le mode de faible consommation d’énergie.
-
Aucun radiateur ou ventilateur requis.
-
Livré avec interface UART (série), le contrôle depuis l’ordinateur est possible
-
Le débit en bauds UART est sauvegardé dans la mémoire flash non volatile (le réglage d’usine est le débit en bauds = 9600)
-
En utilisant l’interface UART, l’utilisateur peut:
-
On / Off, Run / Brake, et changer la direction de rotation du moteur
-
Régler la vitesse du moteur
-
Demande de valeur de codeur
-
Suivre une valeur de codeur et freiner le moteur
-
Définir un nouveau débit en bauds pour le pilote
-
Exemple de code source pour le contrôle UART est fourni
-
Dimension: 7,4 cm x 6,6 cm
Documents:
- Manuel d’utilisation
- Exemple de code (PIC, Arduino, GUI)
