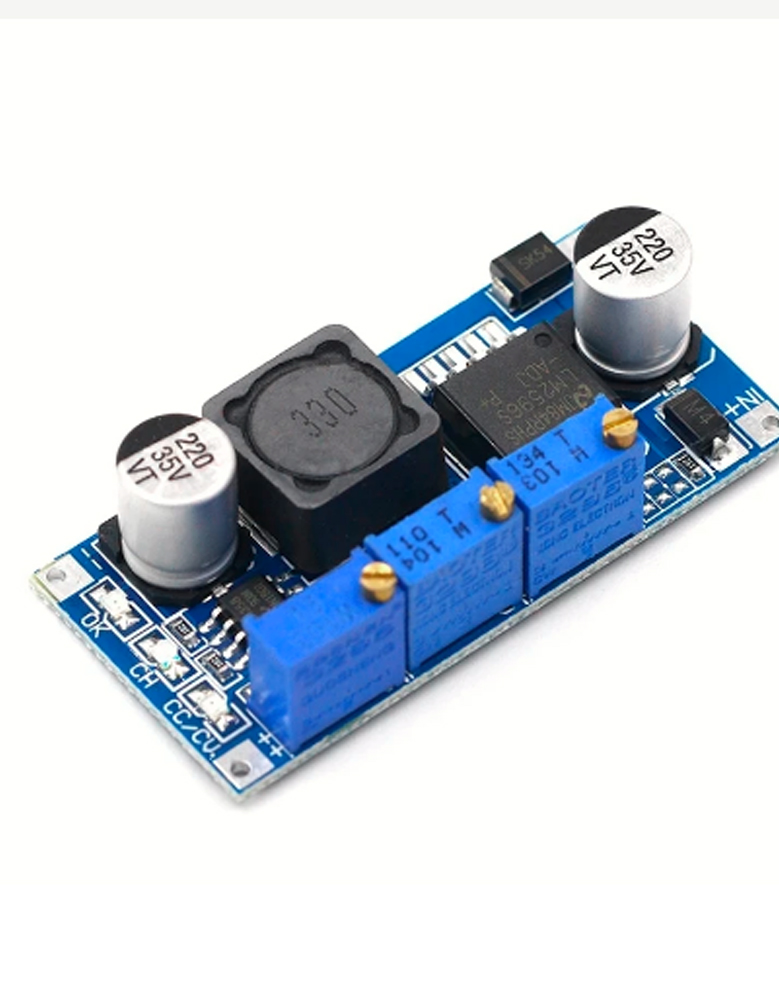

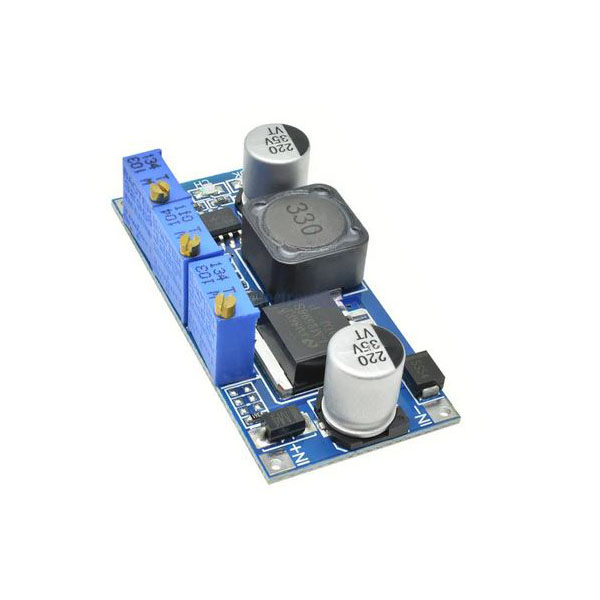

Taille: 46mm x 23mm x 10mm/1,81 \ « x 0,91 \ » x 0,39 \ « (pouce) (environ)
Les caractéristiques:
1. la Fixe tourner le courant de la lampe à 0,1 fois la valeur du courant constant (au moment où 2 identifier été le «est plein);
2. polarité inversée d’entrée accrue pour la protection, diode;
3. Utilisation de référence dédiée pour IC, et haute précision de la résistance, de sorte que le courant constant est plus stable, (20 degrés à 100 degrés, le courant constant 1 a, lorsque la température dérive de moins de 1%).
Particulièrement adapté pour le driver LED
* Entraînement à courant constant LED haute puissance
* Lithium ‘chargeur (o ferroélectrique)
* Chargeur 4 v, 6 v, 12 v, 14 v, 24 v ‘chargeur
* Nickel cadmium, chargeur de pack d’hydrure métallique de nickel
Pour * panneaux solaires et éoliennes
Spécifications:
* Les propriétés du module: courant et tension constants non isolés du module
* Rectification: Rectification non synchrone
* Tension d’entrée: 7 v – 35 v
* La tension de sortie: 1.25 V – 30 V
* Le courant de sortie: réglable maximum 3 a
* Efficacité de conversion: 92% (le plus élevé)
* Fréquence de commutation, 150 KHZ
* L’ondulation de sortie: 50 mv (Max) 20 m bande passante
* Le règlement de charge: plus ou moins 0.5%
* Régulation de tension: plus ou moins 2,5%
* Température de fonctionnement: – 40 ° à + 85 °
‘L’utilisation:
* Assurez-vous de la tension et du courant du ‘vous devez charger
* Ajustez le potentiomètre à tension constante pour que la tension de sortie soit identique à la tension de charge
* Direction de réglage du potentiomètre: dans le sens des aiguilles d’une montre (arrive), dans le sens antihoraire (diminution)
* Utilisez le multimètre en 10 une échelle de courant pour mesurer le courant de court-circuit de sortie et ajustez le potentiomètre de courant pour vous assurer que le courant de sortie correspond à la valeur de courant de charge attendue
* Le courant de charge de la lampe de transfert est la valeur par défaut de 0,1 fois du courant de charge (valeur de courant constant)
* Connecté au ‘et essayez de charger (pour les cinq étapes précédentes, la borne d’entrée du module est connectée à la source d’alimentation, la charge de sortie n’est PAS connectée aux batteries).
Utilisation actuelle constante de conducteur de LED:
* Assurez-vous que le courant de fonctionnement et la tension de fonctionnement maximale de la LED que vous devez conduire.
* Ajustez le potentiomètre à tension constante pour vous assurer que la tension de sortie est à la tension maximale de fonctionnement de la LED.
* Utilisez le multimètre dans l’échelle de courant 10 pour mesurer le courant de court-circuit de sortie et ajustez le potentiomètre de courant. Pour s’assurer le courant de sortie au courant de fonctionnement prévu de LED.
* Rejoignez le test LED (pour les trois étapes ci-dessus, le terminal d’entrée du module est connecté à la source d’alimentation, la charge de sortie n’est pas connectée à la LED).
Le champ d’application:
Chargement des batteries lithium-ion: lorsque la tension lithium-ion est faible. Si vous utilisez la tension constante de charge directement. En raison de la pression est trop grande, conduisant à’ dommages. Donc, dès le début d’utiliser le courant constant de charge. Lors de la charge de l’ à un certain, commutateur automatique de retour à la charge de tension constante.
Courbe de charge: le rouge est le courant, le bleu est la tension.
